13388581531概述

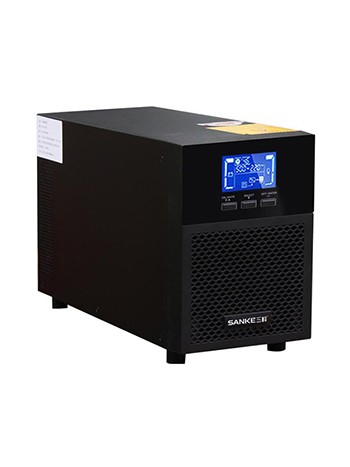

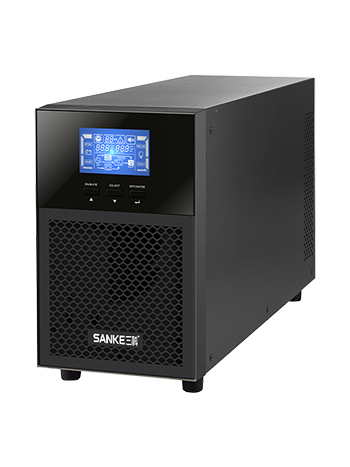

本系列 UPS 是一款純正弦波輸出的雙變換在線式不間斷電源系統，為重要負載提供不受電網干擾、穩壓、穩頻的電力供應的電源設備。當市電掉電后，UPS將電池能量逆變輸出到負載，實現不間斷輸出。
真正實現在線雙轉換
微處理器控制確保高可靠性
輸入功率因素校正
輸出功率因素可達 0.8
寬市電輸入范圍(110V-300V）
高效的變頻轉換模式
ECO 模式可有效節能
兼容發電機輸入
帶 RS232/卡槽，國標輸入輸出，可選配SNMP卡，Modbus卡一起完美監控

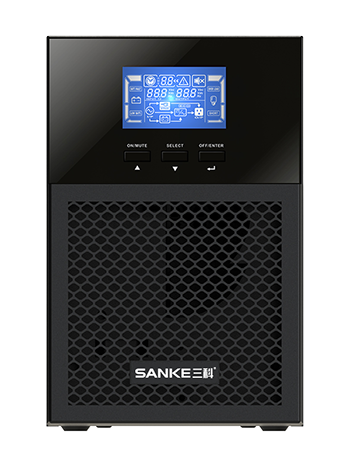

透過顯示器簡易操作控制，并綜合顯示監控 UPS 狀態
技術參數
| 型號規格 | SKG-1KVA/1KS | SKG-2KVA/2KS | SKG-3KVA/3KS | SKG-6KVA/6KS | SKG-10KVA/10KS | |||
| 相位 | 單相接地 | |||||||
| 容量 | 1000VA/800W | 2000VA/1600W | 3000VA/2400W | 6000VA/4800W | 10000VA/8000W | |||
| 輸入 | ||||||||
| 輸入電壓 | 200/208/220/230/240VAC | |||||||
| 電壓范圍 | 110-300VAC于50%負載或160-280VAC于50%負載 | 110-300VAC于50%負載；176-300 VAC于負載 | ||||||
| 頻率范圍 | 40Hz~70Hz | 46Hz~54Hz或56Hz~64Hz | ||||||
| 功率因數 | 負載時≥0.99 | 負載時≥0.99 | ||||||
| 輸出 | ||||||||
| 輸出電壓 | 200/208/220/230/240VAC | |||||||
| 電壓范圍(電池模式) | ±1% | |||||||
| 頻率范圍(同步校正范圍) | 47~53Hz或57~63Hz | 46Hz~54Hz或56Hz~64Hz | ||||||
| 頻率范圍(電池模式) | 50Hz±0.25Hz或60Hz±0.3Hz | 50Hz±0.1Hz或60Hz±0.1Hz | ||||||
| 電流波峰比 | 3:1 | |||||||
| 諧波失真 | ≤3%THD(線性負載)或≤6%THD(非線性負載) | ≤3%THD(線性負載)或≤5%THD(非線性負載) | ||||||
| 轉換 時間 | 市電至電池 | 無 | ||||||
| 逆變至旁路 | 4ms(標準條件下) | 無 | ||||||
| 波形(電池模式) | 純正弦波 | |||||||
| 效率 | ||||||||
| 市電模式 | 89% | 90% | 91% | 92% | 93% | |||
| 電池模式 | 86% | 88% | 90% | 90% | 91% | |||
| 電池 | ||||||||
| 標準 機 | 電池類型 | 12V/7AH | 12V/9AH/7AH | |||||
| 數量 | 2 | 4 | 6 | 16 | ||||
| 標準充電時間 | 4小時充至90% | |||||||
| 更大充電電流 | 1.0A(更大) | 預設：1.0 A±10%,更大.:2.0A±10% | ||||||
| 充電電壓 | 27.4VDC±1% | 54.7VDC±1% | 82.1VDC±1% | 218.4VDC 士1% | 273VDC ±1% | 218.4VDC ±1% | 273VDC ±1% | |
| 長效 機 | 電池類型 | 根據實際應用搭配多個電池箱 | ||||||
| 數量 | 3 | 6 | 8 | 16～20(可調整)** | ||||
| 更大充電電流 | 1.0A/2.0A/4.0A/6.0 A | 1A/2A/4A/6A(可調整，6A只適用于16顆電池) | ||||||
| 充電電壓 | 41.0VDC±1% | 82.1VDC±1% | 109.4VDC±1% | 218.4VDC ±1% | 273VDC 士 1 % | 218.4VDC ±1% | 273VDC ±1% | |
| 顯示說明 | ||||||||
| LCD顯示 | 負載大小，電池容量，市電模式，電池模式，旁路模式，故障指示 | |||||||
| 警告聲音 | ||||||||
| 電池模式 | 每4秒響一聲 | |||||||
| 電池電量低 | 每1秒響一聲 | |||||||
| 過載 | 每1秒響一聲 | |||||||
| 故障 | 連續鳴響 | |||||||
| 物理性能 | ||||||||
| 標準 機 | 尺寸： 深x寬x高(mm) | 282X145X220 | 397X145X220 | 421X190X318 | 369x190x688 | 442x190x688 | ||
| 凈重(公斤) | 8.1 | 14.5 | 22.5 | 61 | 74 | 66 | 76 | |
| 長效 機 | 尺寸： 深x寬x高(mml | 282X145X220 | 397X145X220 | 369x190x318 | 442x190x318 | |||
| 凈重(公斤) | 4.1 | 6.9 | 7.4 | 12 | 16 | |||
| 使用環境 | ||||||||
| 溫濕度 | 相對濕度20-95%且溫度0-40°C(不結露) | 相對濕度0-95%且溫度0-40°C(不結露) | ||||||
| 噪音 | 少于50dBA@1米 | 少于55dBA@1米 | 少于58dBA@1米 | |||||
| 控制管理 | ||||||||
| 智能RS-232/USB | 支持Windows2000/2003/XP/Vista/2008,Windows°7/8,Linx和MAC | |||||||
| 可選SNMP | 電源管理支持SNMP管理與網絡管理 | |||||||
| 配件清單 | 說明書，RS232線，環保卡，合格證，輸入線，長機外接紅黑線 | |||||||
| 若機器被安裝在超過海拔1000公尺的地方時，每升高100M 輸出電力會降額19%。 | ||||||||
使用范圍
UPS不間斷電源的使用范圍比較廣泛，其適用于各種電子設備或場合。主要包括以下幾個方面：
范圍說明
計算機與服務器 UPS不間斷電源是保護計算機和服務器不受電源不穩定性的干擾，避免數據丟失和硬件損壞的重要保障。
通訊設備 對于通訊設備來說，一旦停電會導致網絡通斷，從而影響其穩定性和可靠性，通過加裝UPS不間斷電源可以保證設備在緊急情況下繼續工作。
醫療設備 UPS不間斷電源在醫院及其他醫療機構應用廣泛，為醫療設備（如手術燈、血壓儀、心電圖機等）提供應急電源，保證在斷電或不穩定電源的情況下，設備正常運轉，從而保障患者的生命安全。
工業自動化設備 在工業生產過程中，電力供應不穩定會導致設備損壞和生產停滯，使用UPS不間斷電源可以保證工業自動化設備的正常運轉。
應用場景
UPS不間斷電源的應用場景也非常廣泛：
場景說明
家庭場景 在家庭中，可以安裝UPS不間斷電源保障電源不穩定時家庭電器的運作。比如，冰箱、電視、空調等的應急電源。
辦公場景 在辦公場所，UPS不間斷電源可以為電腦、打印機、復印機等提供應急電源，防止因電源不穩定導致的數據丟失等問題。
倉儲場景 在倉儲場所，如超市、商場、倉庫等，UPS不間斷電源能夠保證收銀機、報警系統、安防監控等設備在斷電或不穩定電源的情況下繼續工作。
網絡數據中心場景 在數據中心，UPS不間斷電源是不可缺少的基礎設備，可以保障服務器、網絡設備等在電源不穩定或中斷時持續工作，避免數據丟失或服務器故障等問題。
總之，UPS不間斷電源在現代生活中已經得到廣泛的應用，為各種電子設備提供有效的應急電源，保護設備不受電源不穩定性的干擾，確保設備的正常運轉。
現行產品規格若有變更不再另行通知
